На современном промышленном предприятии точное измерение расхода жидкостей — это основа учета, контроля технологических процессов и экономии ресурсов. Среди множества типов расходомеров именно электромагнитные (магнитные) расходомеры зарекомендовали себя одним из самых надежных и точных инструментов для работы с разными типами проводящих сред. Компания «Техноконтур», как ведущий поставщик контрольно-измерительного оборудования, поможет разобраться в принципах работы этих устройств и сделать правильный выбор для ваших конкретных задач.
Как это работает?

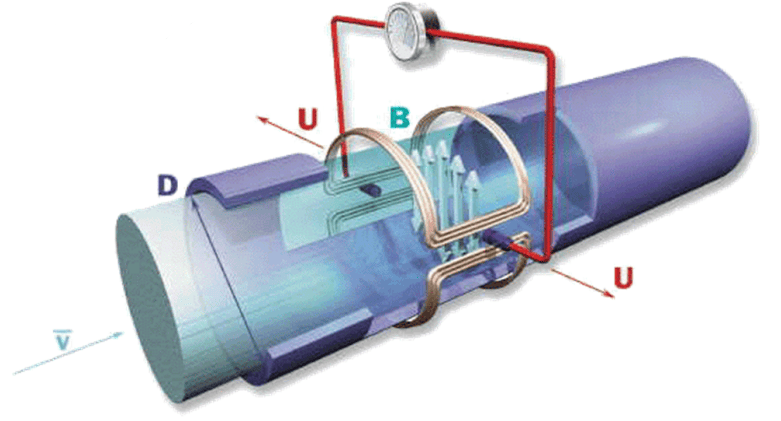

Принцип электромагнитного измерения расхода основан на законе индукции Майкла Фарадея, открытом еще в XIX веке: когда проводящая жидкость проходит через магнитное поле, создаётся электродвижущая сила, напряжение на электродах при этом пропорционально скорости потока среды.
На практике это реализуется следующим образом:
Катушки, расположенные в корпусе прибора, генерируют постоянное или переменное магнитное поле, которое пронизывает трубу расходомера.
Электропроводящая жидкость (например, вода, кислота, пульпа), протекая через это поле, выступает в роли подвижного проводника и создаёт индуцированное напряжение, измеряемое либо двумя электродами, находящимися в контакте со средой, либо неконтактными ёмкостными электродами, и передаётся на конвертер сигналов.
Конвертер обрабатывает и усиливает сигнал, после чего преобразует его в удобный для интерпретации формат — точные значения объемного, моментального или суммарного расхода, которые отображаются на дисплее или передаются в систему АСУ ТП (в цифровой или аналоговой форме).
Ключевое преимущество такого принципа — отсутствие движущихся частей, что способствует не только высочайшей надежности и долговечности, но и исключает дополнительные потери давления в трубопроводе.
Сфера применения: правильный выбор — залог точности
Магнитные расходомеры — не универсальные солдаты, их эффективность напрямую зависит от электропроводности измеряемой среды, минимальный порог которой обычно составляет 5 мкСм/см, что делает их идеальными для решения широкого круга промышленных задач.
1. Водоподготовка и водоотведение
Среды: Питьевая и техническая вода, сточные воды, речные и грунтовые воды, коагулянты, флокулянты.
Особенности выбора: Для чистых вод подходят модели с футеровкой из резины и электродами из нержавеющей стали, для агрессивных сточных вод с абразивными включениями требуются футеровки из полиуретана или твердой резины и электроды из сплавов Хастеллой.
2. Химическая и нефтехимическая промышленность
Среды: Кислоты (серная, соляная, азотная), щелочи (каустическая сода), растворы солей, перекись водорода, латексы, эмульсии.
Особенности выбора: Применяются футеровки из PTFE (тефлон) или PFA, электроды из тантала, титана, сплавов Хастеллой или с платиновым покрытием для обеспечения коррозионной стойкости.
3. Пищевая и фармацевтическая промышленность
Среды: Молоко, пиво, вино, соки, сиропы, дистиллированная вода (имеет достаточную проводимость), фармацевтические растворы.
Особенности выбора: Обязательно соответствие санитарным нормам (например, 3-A, FDA, СанПиН). Используются футеровки из PTFE или пищевой резины, полированные электроды из нержавеющей стали AISI 316L.
4. Горно-обогатительная и металлургическая промышленность
Среды: Абразивные пульпы, шламы, суспензии, взвеси с высоким содержанием твердых частиц.
Особенности выбора: Для таких тяжелых условий необходимы расходомеры с износостойкой футеровкой (например, керамической или из сверхтвердой резины, полиуретанов) и электродами с высокой стойкостью к абразивному воздействию.
5. Целлюлозно-бумажная промышленность
Среды: Черные и белые щелока, клеи, красители, известковые суспензии.
Особенности выбора: Требуются модели, устойчивые к засорению и образованию отложений, часто с вынесенными или очищаемыми электродами.
Почему стоит выбрать электромагнитный расходомер?
- Высокая точность (±0.2% – ±0.5% от измеряемой величины).
- Измерение без препятствий для потока, что минимизирует потери давления.
- Стойкость к агрессивным и абразивным средам при правильном подборе материалов.
- Измерение в обоих направлениях.
- Линейная характеристика — показания пропорциональны расходу, не требуют сложных пересчетов.
Сравнение с расходомерами других типов
| Тип расходомера | Точность измерений | Цена | Требования к среде | Область применения |
| Электромагнитный | Высокая | Средняя | Проводящие жидкости | Водоснабжение, химическая промышленность |
| Ультразвуковой | Высокая | Высокая | Чистые и мутные жидкости | Трубопроводы, водоканалы, нефтегазовая отрасль |
| Вихревой | Средняя | Низкая | Газ, пар, чистые жидкости | Энергетика, химическая промышленность |
| Кориолисовый | Очень высокая | Очень высокая | Любые жидкости и газы | Фармацевтика, пищевая промышленность, нефтегазовая отрасль |
Важные ограничения
- Не подходят для измерения расхода непроводящих жидкостей (масла, нефтепродукты, многие органические растворители, дистиллированная вода высокой чистоты).
- Требуют определенной длины прямых участков до и после себя для обеспечения ламинарного потока.
- Чувствительны к заполнению трубы — подавляющее большинство модификаций необходимо устанавливать только на заполненных участках трубопровода.
Понимание принципов работы и особенностей применения электромагнитных расходомеров — это лишь первый шаг. Ключ к успешной работе каждого прибора — его соответствие конкретной задаче, с учетом среды, давления, температуры, диаметра трубопровода и требований к точности.
Специалисты компании «Техноконтур» обладают значительным опытом в области подбора измерительного оборудования. Мы предлагаем только проверенные приборы от ведущих производителей, гарантируем полное соответствие техническим требованиям и своевременность поставок.
