Вихревой расходомер для базовых применений в инженерно-технических системах

  • Для жидкостей, (влажных) газов, насыщенного и перегретого пара (+240°C)
  • Прибор доступен со встроенным сужением номинального диаметра для широкого диапазона измерения, в том числе в трубопроводах больших диаметров
Фланец:
DN15…300 / 1⁄2…12″
Бесфланцевая версия:
макс. DN100 / 4″
Аналоговые выходы:
4…20 мА
Бинарные выходы:
Импульсный
Дискретные выходы:
HART®
Производитель:
KROHNE
Модель:
OPTISWIRL 2100
Цена: по запросу
ЗАКАЗАТЬ

Описание

OPTISWIRL 2100 — это вихревой расходомер для базовых применений в инженерно-технических системах во всех отраслях промышленности. 2-проводный прибор является идеальным решением для проведения надежных измерений расхода проводящих и непроводящих жидкостей, (влажных) газов или пара в случаях, когда не требуется высокая точность измерений. Расходомер оснащен надежной вихревой технологией, которой отличаются все продукты серии OPTISWIRL, но не имеет столь широких функциональных возможностей, как более мощный OPTISWIRL 4200. Такое обстоятельство делает его одним из самых экономичных вихревых расходомеров на рынке. Кроме того, данный вихревой расходомер снабжен проверенной на практике технологией усовершенствованного детектирования частоты вихреобразования (AVFD) для фильтрации сигналов, позволяющей проводить стабильные измерения даже при сложных рабочих условиях.

Особенности

Отличительные особенности прибора

  • Экономичная конструкция расходомера
  • Фланцевое или компактное (бесфланцевое) сэндвич-исполнение (до DN100 / 4″)
  • Усовершенствованная технология фильтрации сигналов (AVFD, Усовершенствованное детектирование частоты вихреобразования)
  • Опционально доступная версия F1R/F2R обеспечивает экономичную установку без дорогостоящего сужения диаметра трубопровода

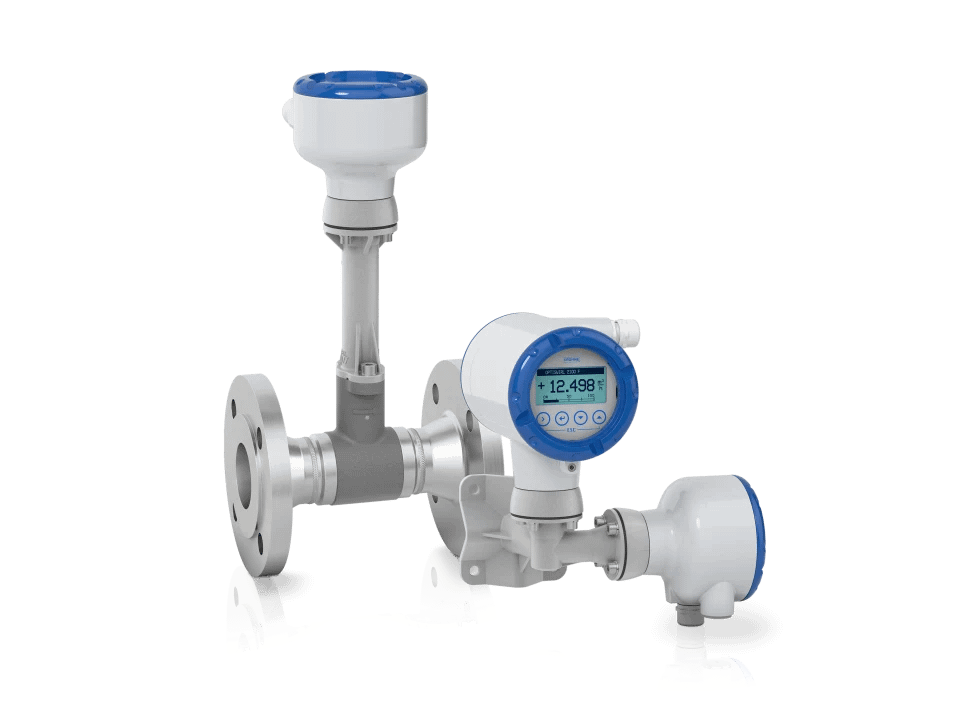

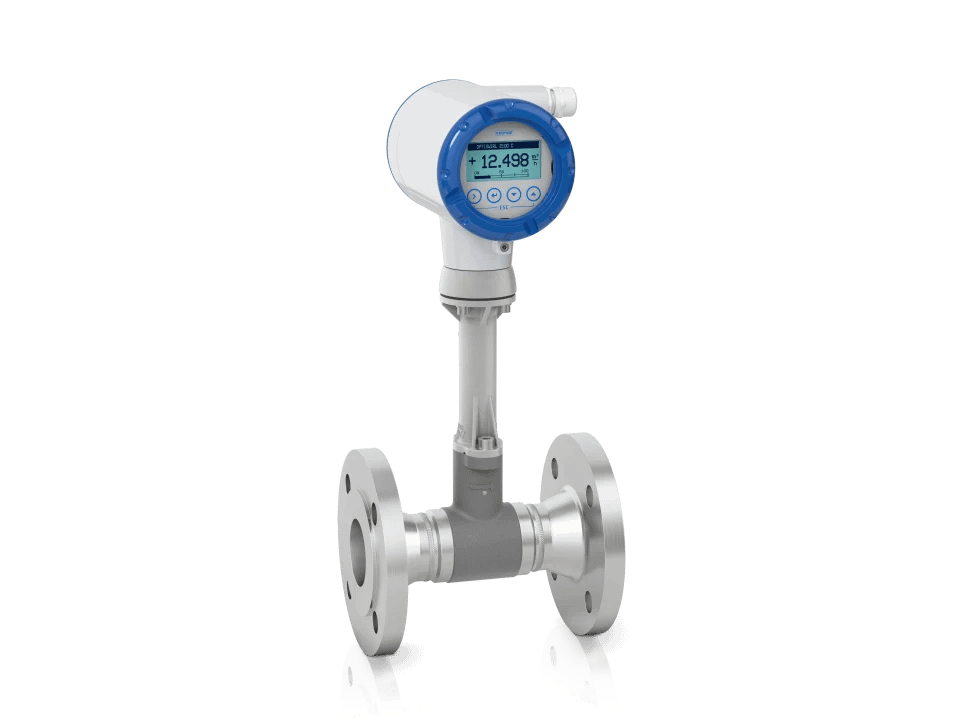

  • Система доступна в компактном (C) или разнесенном (F) исполнении
  • Прочная конструкция (I66/67)
  • Дисплей с высоким разрешением поворачивается с шагом 90°
  • Альтернативный вариант эксплуатации с использованием магнитного стержня при закрытом корпусе
  • Коммуникационный протокол HART®7
  • Сертификаты Ex ia, Ex d

Типичные применения

Общая информация

  • Измерение пара: Определение объемного или массового расхода в устойчивых рабочих условиях
  • Измерение газа: Определение объемного или номинального расхода газа, влажного газа и газовых смесей в устойчивых рабочих условиях
  • Измерение жидкостей: Определение объемного расхода проводящих и непроводящих жидкостей

Химическая и иные перерабатывающие отрасли промышленности

  • Углеводороды, термические масла и т.д.
  • Растворители
  • Деминерализованная вода
  • Газы, сварочные газы, пар

Металлургическая и сталелитейная промышленность

  • Контуры охлаждения
  • Сжатый воздух
  • Инертные газы
  • Кислород
  • Природный газ
  • Пар

Пищевая промышленность и производство напитков, медико-биологическая промышленность

  • Пар, процессы безразборной очистки/стерилизации
  • Полностью деминерализованная вода, деминерализованная вода
  • CO2

Целлюлозно-бумажная промышленность

  • Сжатый воздух, пар

Сектор водоподготовки и очистки сточных вод

  • Сжатый воздух, пар

Нефтегазовая промышленность

  • Продукты нефтепереработки (бензол, этилен и т.д.)
  • Пар

Технические характеристики

Общие сведения

Тип изделия Расходомер
Наименование серии приборов OPTISWIRL
Позиционирование продукта Для базовых применений в инженерно-технических системах
Принцип измерения Вихревой
Измеряемые среды Газы, Жидкости, Пар

Рабочие условия

Рабочее давление max. 100 бар изб/
1450 фунт/кв. дюйм изб

Материалы

Измерительная труба Литая нержавеющая сталь (1.4408/CF8M)
Технологическое присоединение Аустенитная нержавеющая сталь (1.4404/316L), Литая нержавеющая сталь (1.4408/CF8M), Carbon steel (A105)

Технологические присоединения

Фланцевые присоединения EN (1092-1): DN15…300
ASME (B 16.5): ½…12″
JIS (B 2220): 15…300A
Номинальное давление (EN 1092-1) PN100
Номинальное давление (JIS B 2220) 20k
Номинальное давление (ASME B 16.5) Cl 600#
Другие присоединения Sandwich connection:
EN (1092-1): DN15…100
ASME (B 16.5): ½…4″

Разрешения/Стандарты

Сертификаты/Разрешения для взрывоопасных зон ATEX, cQPSus, IECEx
Сертификаты/Разрешения другие NACE

Обмен данными

Аналоговые выходы 4…20 мА
Бинарные выходы Импульсный
Дискретные выходы HART®

Материалы
