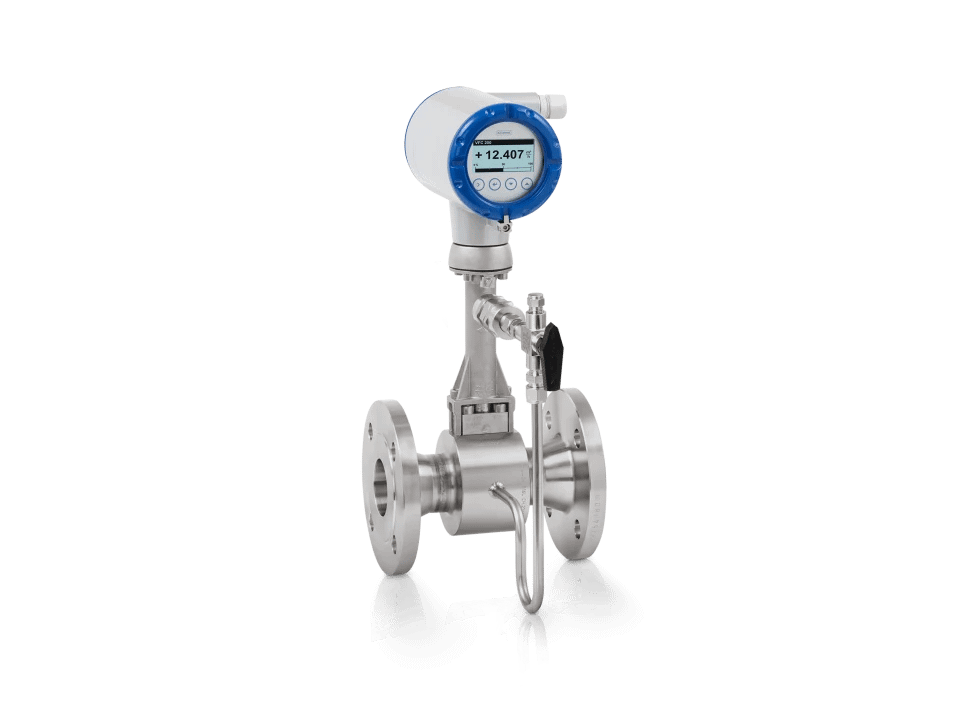

Вихревой расходомер OPTISWIRL 4200
Вихревой расходомер OPTISWIRL 4200
Вихревой расходомер OPTISWIRL 4200
Вихревой расходомер OPTISWIRL 4200

Вихревой расходомер для применений общего назначения в секторе энергетики и систем управления энергопотреблением

  • Для жидкостей, (влажных) газов, насыщенного и перегретого пара (+240°C)
  • Встроенное измерение P+T: непосредственный вывод данных по массе, номинальному расходу и/или энергии, суммарной/полезной тепловой энергии
Фланец:
DN15…300 / 1⁄2…12"
Бесфланцевая версия:
макс. DN100 / 4″
Аналоговые выходы:
4…20 мА
Бинарные выходы:
Импульсный
Дискретные выходы:
HART®
Производитель:
KROHNE
Модель:
OPTISWIRL 4200
Цена: по запросу
ЗАКАЗАТЬ

Описание

OPTISWIRL 4200 представляет собой вихревой расходомер со встроенным датчиком температуры. Он предназначен прежде всего для измерения расхода жидкостей, сухих или влажных газов и насыщенного или перегретого пара в системах технологического обеспечения (вспомогательных контурах) и распределительных сетях. Этот прибор является также оптимальным решением для усовершенствованных систем управления энергопотреблением (в соответствии с ISO 50001), так как доступен с функцией встроенного измерения суммарной и полезной тепловой энергии для пара и конденсата. Для измерения расхода газа и пара при нестабильных рабочих условиях вихревой расходомер может оснащаться опционально доступным встроенным датчиком давления. Наша компания так же занимается поверкой вихревых расходомеров.

В отличие от традиционных вихревых расходомеров, OPTISWIRL 4200 позволяет объединить измерение расхода, температуры и давления, а также вычисление тепловой энергии в одном устройстве. Это позволяет сэкономить приблизительно 45% от монтажных расходов и добиться повышения общей системной точности измерений. Расходомер доступен в исполнении с фланцевым присоединением или в бесфланцевом сэндвич-исполнении. Кроме того, он может поставляться в исполнении со встроенным сужением номинального диаметра и в раздельном полевом исполнении (с кабелем длиной до 50 м / 164 фут). OPTISWIRL 4200 предназначен для использования в автоматизированных системах безопасности и сертифицирован для применения во взрывоопасных зонах.

Особенности прибора

  • Фланцевое или компактное сэндвич- (бесфланцевое) исполнение (до DN100 / 4″)
  • Компактное универсальное устройство для различных рабочих условий
  • Встроенное вычисление суммарной и полезной тепловой энергии для пара и горячей воды
  • Опционально доступный отсечной клапан для возможности демонтажа датчика давления без прерывания технологического процесса (например, в случае его калибровки или замены)
  • Усовершенствованная технология фильтрации сигналов (AVFD, Усовершенствованное детектирование частоты вихреобразования)
  • Опционально доступное встроенное сужение номинального диаметра для повышенной точности измерений
  • Приблизительно на 45% меньше расходов на монтаж по сравнению с вихревым расходомером с дополнительными датчиками температуры и давления и вычислителем расхода
  • Также доступен в сдвоенном исполнении с двумя независимыми первичными преобразователями и преобразователями сигналов в одном устройстве для многопродуктовых трубопроводов
  • Возможность поставки в качестве раздельной версии с корпусом полевого исполнения для установки преобразователя сигналов на расстоянии до 50 м / 164 фут от первичного преобразователя
  • Сертификация по SIL 2/3 в соответствии с IEC 61508
  • Поверка расходомера по месту эксплуатации с помощью диагностического устройства OPTICHECK

Типичные применения

  • Применения общего назначения в секторе энергетики: распределение энергии во вспомогательных контурах и системах инженерной коммуникации
  • Измерение (не)проводящих жидкостей, газов, насыщенного и перегретого пара
  • Измерение суммарной/полезной тепловой энергии пара и горячей воды
  • Мониторинг работы компрессоров и оценка подаваемого атмосферного воздуха (FAD)
  • Измерение потребления промышленных газов (природный газ, азот и т.д.)
  • Измерение потребления в системах сжатого воздуха

Химическая и иные перерабатывающие отрасли промышленности

  • Углеводороды, термические масла и т.д.
  • Растворители
  • Опреснённая вода
  • Газы, сварочные газы, пар
  • Продукты нефтепереработки (бензол, этилен и т.д.)

Металлургическая и сталелитейная промышленность

  • Контуры охлаждения, кислород, природный газ, пар
  • Сжатый воздух
  • Инертные газы
  • Кислород
  • Природный газ
  • Пар

Пищевая промышленность и производство напитков

  • Очищенная и опреснённая вода
  • CO2
  • Измерение газа, потребляемого горелками
  • Пар

Станкостроение и приборостроение (производство комплектного оборудования)

  • Транспортирующий воздух (в системах пневмотранспорта) и т.д. (например, для установок получения стерильного воздуха, упаковочных машин и т.д.)
  • Измерение газа, потребляемого горелками

Сектор очистки сточных вод, возобновляемые источники энергии

  • Системы измерения расхода сухого и влажного биогаза на входе теплоэнергостанций

Целлюлозно-бумажная промышленность

  • Сжатый воздух, пар и т.д.

Нефтегазовая промышленность

  • Продукты нефтепереработки (бензол, этилен, пар и т.д.)
  • Природный газ

Материалы
